「前沿洞察・第 1 期」首信解读：从静态到动态，聚丙烯酰胺水凝胶升级机械生物学范式

最近，来自意大利帕多瓦大学（University of Padova）的Alessandro Gandin研究团队在国际顶级期刊《先进科学》（Advanced Science）上发表了一项里程碑式的研究成果。他们开发了一种创新的动态聚丙烯酰胺（DPAA）水凝胶，成功打破了传统机械生物学研究中的“时间黑箱”，首次在活细胞中实时捕捉到了力信号传导的精确层级。这项研究不仅揭示了细胞核感知环境硬度的“第一响应机制”，更为理解发育、再生及癌症中的细胞重编程提供了关键的时间维度基准。

| 直击痛点：传统聚丙烯酰胺的“静态”局限

多点聚丙烯酰胺（PAA）水凝胶因其化学 tunability（可调性）和成熟的制备工艺，长期以来一直是研究细胞机械转导的标准平台。然而，传统的聚丙烯酰胺凝胶存在一个致命的局限：它们是静态的。

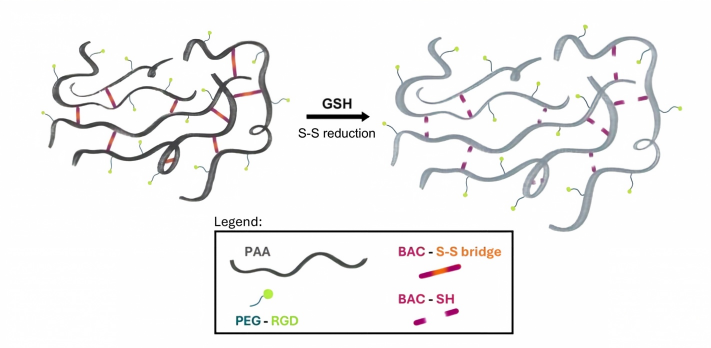

图1  DPAA 凝胶的结构示意图及其通过添加 GSH 降解S-S桥而软化的过程

现有的研究方法通常需要将细胞从硬基底上消化下来，再重新接种到软基底上。这一过程不仅繁琐，且严重干扰了细胞原本的力学状态，无法模拟体内细胞所经历的渐进式力学变化（如组织纤维化或肿瘤生长）。这导致科学家们长期难以区分哪些是力学信号传导的“初始传感器”，哪些是细胞后续的“适应性反应”。

| 创新策略：原位软化的“动态聚丙烯酰胺”

为了解决这一难题，研究团队设计了一种可原位软化的动态聚丙烯酰胺（DPAA）水凝胶。他们在凝胶网络中引入了二硫键（S-S）交联剂，并利用细胞不可渗透的还原剂谷胱甘肽（GSH）作为“开关”。通过向培养基中加入GSH，研究人员可以在保持细胞持续贴壁的情况下，精确控制基底从“硬”（12 kPa）向“软”（1.2 kPa）的渐进式转变，从而模拟体内真实的力学微环境重塑过程。

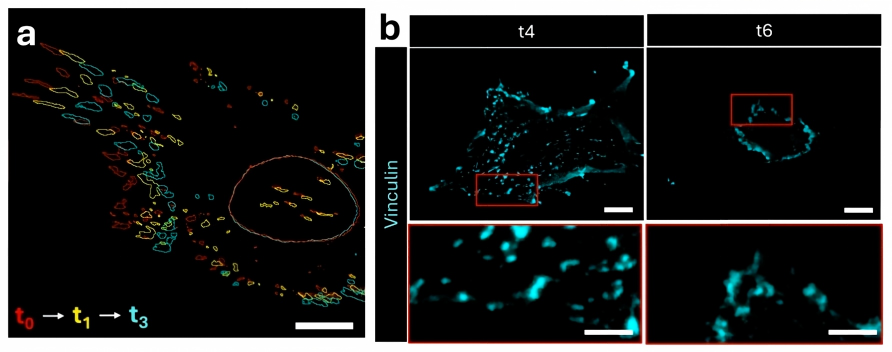

图2  (a)影片S2的静态图像（细胞接种于初始硬度约为12 kPa的凝胶上，使其过夜贴附于水凝胶表面,并在凝胶软化过程中进行成像)； (b)WI38细胞接种于12 kPa DPAA 凝胶上，在凝胶软化第二阶段（t4–t6）拍摄的代表性图像。

| 惊人发现：YAP/TAZ失活的“双相”时间表

利用这种动态聚丙烯酰胺平台结合活细胞成像，研究团队观察到了细胞响应基底软化的惊人细节：

1. 第一阶段（早期响应）： 当基底开始软化时，细胞周边的黏着斑（Peripheral Focal Adhesions）并未立即解体，而是表现出惊人的韧性，通过向心性重塑（centripetal remodeling）维持着细胞的附着和张力。

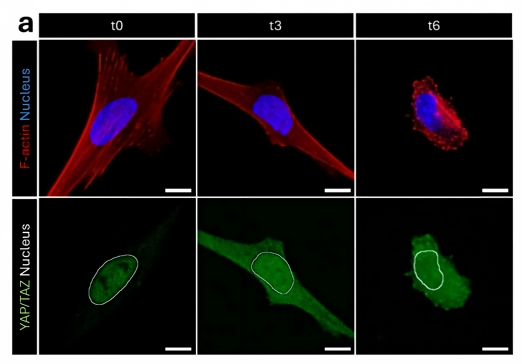

图3 WI38细胞接种于12 kPa DPAA 凝胶上，在动态凝胶逐渐软化过程中于不同时间点（t0、t3、t6）固定后的代表性免疫荧光图像

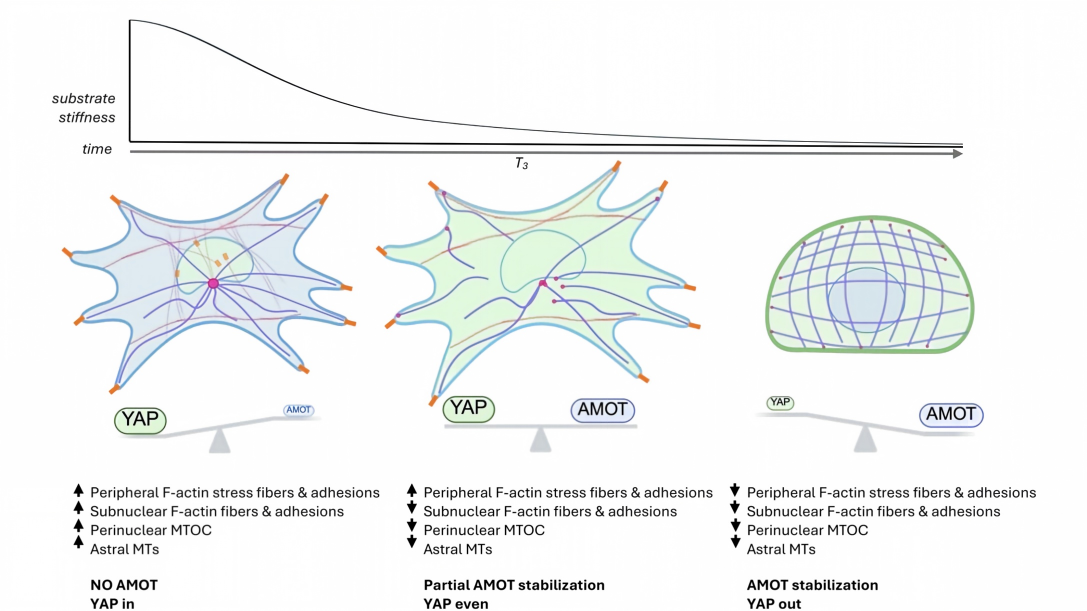

图4 细胞对基质软化产生的双相机械响应示意图

2. 关键阈值（t3时间点）： 研究发现，机械转导的关键节点集中在基底软化开始后的约60分钟（t3）这一时间窗口。

◦ 亚细胞结构： 与周边黏着斑不同，连接细胞核与细胞骨架的“亚核黏着斑”（Subnuclear Adhesions）及其关联的F-肌动蛋白纤维在此刻迅速解体。

◦ 信号传导： 几乎在同一瞬间，力学核心转录因子YAP/TAZ从细胞核内急剧转位至细胞质，标志着力学信号传导的“关闭”。

◦ 微管重组： 同时，微管组织中心（MTOC）从围绕细胞核的状态解体，伴随着YAP/TAZ的抑制因子AMOT的迅速积累。

| 核心结论：核膜牵拉是“第一传感器”

这项研究利用动态聚丙烯酰胺提供的精确时间轴，确立了力学信号传导的层级顺序：亚核黏着斑/核骨架连接的破坏是YAP/TAZ失活的始发事件，而细胞整体形态、核形状的改变以及周边黏着斑的最终崩塌，反而是发生在后续的适应性反应。

简而言之，细胞核通过“核孔”感知牵拉的机制，比通过“细胞形状”感知更为迅速和关键。

| 未来展望：不对称的“力学棘轮”效应

该研究还揭示了力学响应的“棘轮”效应——当细胞从“软”环境向“硬”环境转变时，仅仅施加静态拉力是不够的，只有循环拉伸才能高效激活YAP/TAZ。这一发现暗示了细胞在体内可能通过“累积”机械刺激来决定命运。

这项工作不仅革新了多点聚丙烯酰胺水凝胶的应用范式，从“静态支架”升级为“动态刺激器”，更为开发针对癌症（特别是转移）和组织纤维化的新型疗法提供了精准的分子靶点和时间窗口。

内容来源：Advanced Science

原文标题：Timing Mechanotransduction: Mechanically Dynamic Biomaterials Reveal the Temporal Hierarchy of YAP/TAZ Control Nodes

原文作者：Alessandro Gandin et al.
